L型、T型氣動三通球閥Q644F,Q645F
L型、T型氣動三通球閥Q644F,Q645F
氣動三通球閥產品簡述:

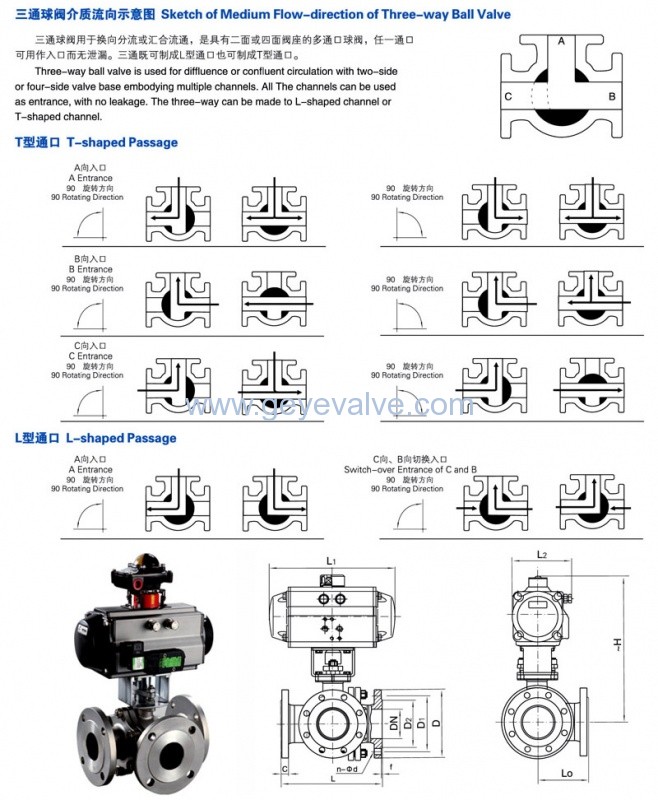

Q644F,Q645F氣動三通球閥可靠性高,設計實現了輕量化,使用壽命長,流通能力大,阻力小。氣動三通球閥有T型和L型。T型三通球閥能使三條正交的管道相互聯通和切斷第三條通道,起分流、合流作用。L型三通球閥只能連接相互正交的兩條管道,不能同時保持第三條管道的相互連通,只起分配作用。
氣動三通球閥結構特點及用途:
1、氣動三通球閥結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、三通球閥密封性能好:利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用:任一通口可用作入口而無泄漏,三通既可制成L型通口,也可制成T型通口。
4,三通球閥維修方便:在系統卸壓后,無需拆下整個閥體就可進行檢查和維修。
5、氣動球閥適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體

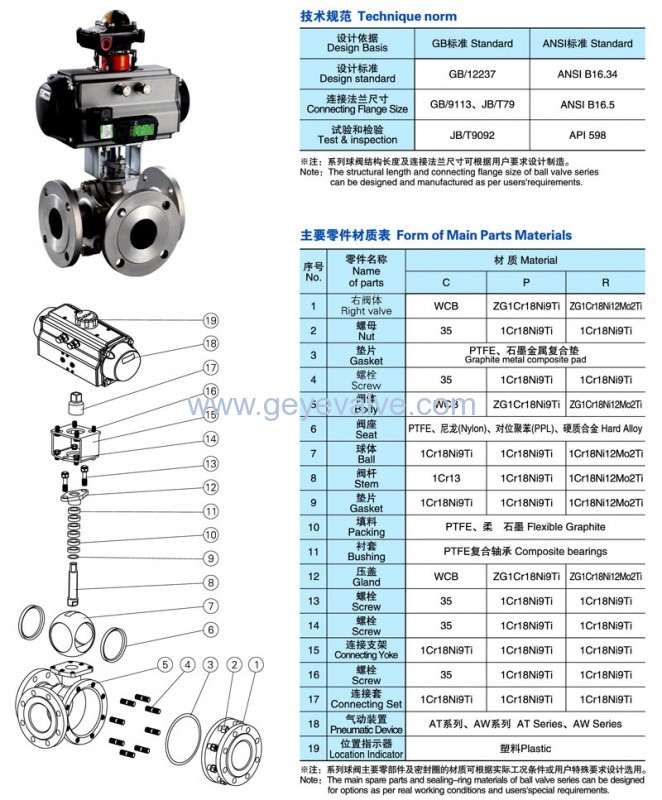

氣動三通球閥執行標準:
I 設計和制造:GB/T12237-1989; APl608。
2.檢驗和試驗:GB/T13927-1992; APl 598。
3 法蘭連接:JB/T79]一2-1994; ASME/ANSI B165。
4 結構長度:JD-2002

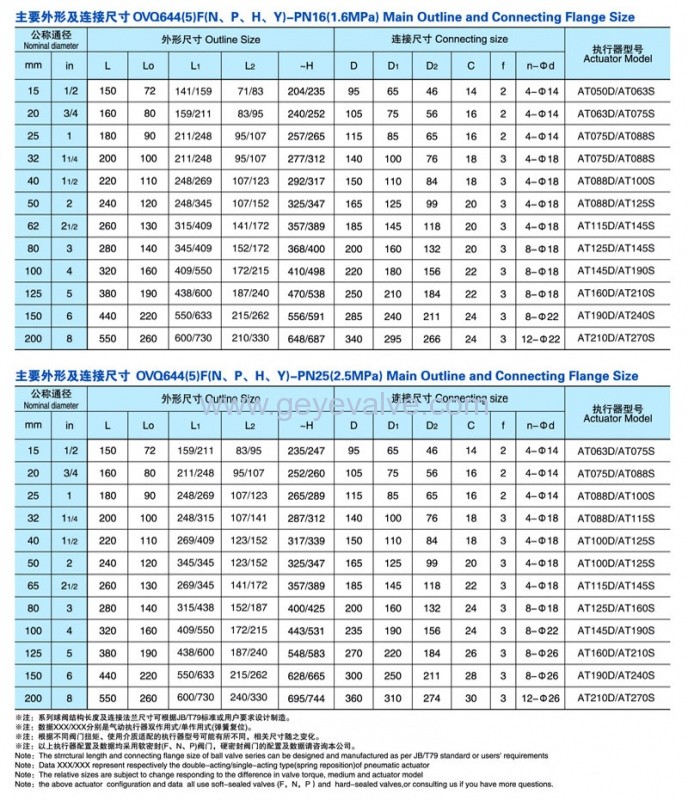

氣動三通球閥_(T型,L型)氣動三通球閥尺寸,結構圖:
