不銹鋼三偏心對夾式硬密封蝶閥D373W
不銹鋼三偏心對夾式硬密封蝶閥D373W
【三偏心對夾式硬密封蝶閥產品用途】
D73H、D373H、D673H、D973H型PN10~PN100三偏心對夾硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構,被廣泛用于介質溫度≤400℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和載斷流體使用。
【三偏心對夾式硬密封蝶閥公稱通徑】
其公稱通徑從DN50到DN2400。
【三偏心對夾式硬密封蝶閥產品特點】
1、對夾金屬多層次密封蝶閥對夾連接結構簡單,方便安裝與拆卸,重量輕的特點。金屬硬密封蝶閥采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、蝶板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長。
4、大規格蝶板采用絎架結構,強度高,過流面積大,流阻小。
5、金屬硬密封蝶閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝。
6、驅動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用。
【三偏心對夾式硬密封蝶閥執行標準】
設計規范: GB/T 12238 API609
結構長度: GB/T 12221 API609 ASME B16.10
法蘭連接: GB/T 9113 API609 ASME B16.5 ISO5752
試驗與檢驗:GB/T 13927 API598
【三偏心對夾式硬密封蝶閥性能參數】
三偏心對夾硬密封蝶閥型號 | D373H-10 | D673H-10 | D973H-10 | |
工作壓力(MPa) | 0.6~10.0 (PN6-PN100) | |||
適用溫度(℃) | ≤400℃ | |||
適用介質 | 水、油、氣、醋酸類、硝酸類等其他介質 | |||
材料 | 閥體 | WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel | ||
蝶板 | WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel | |||
閥桿 | 2Cr13 F304 F316鉻鉬鋼 低溫鋼 鎳合金 Monel | |||
密封面 | SS+柔性石墨 不銹鋼司太立合金 碳化鎢 鎳合金 Monel | |||
填料 | 柔性石墨 PTFE |

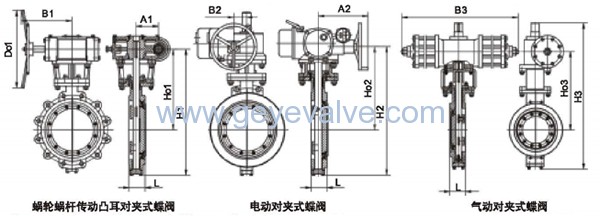

【三偏心對夾式硬密封蝶閥結構示意圖】

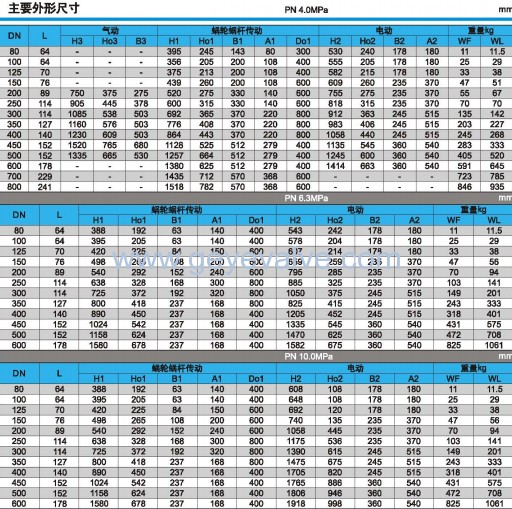

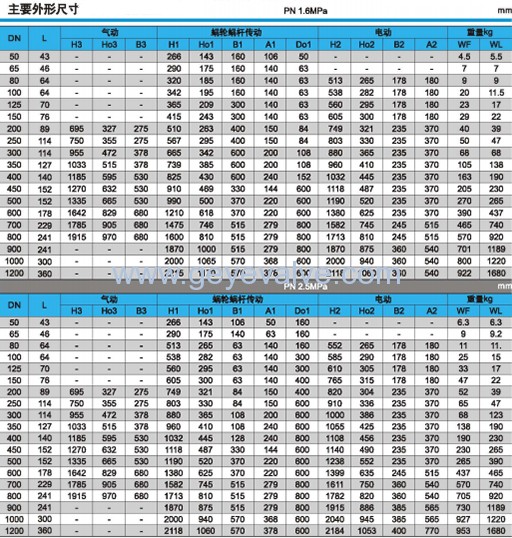

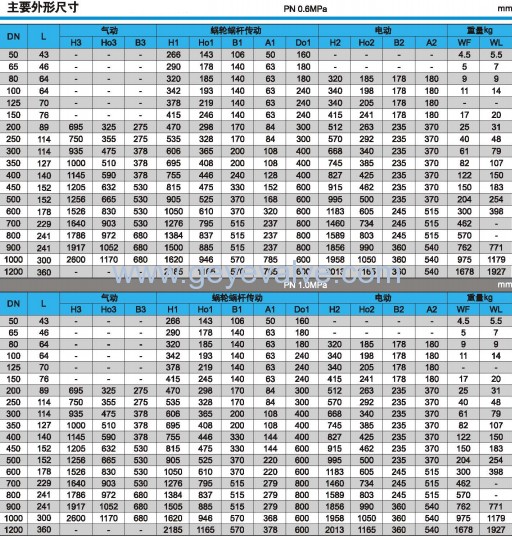

【三偏心對夾式硬密封蝶閥外形尺寸】
注釋:上圖中無驅動裝置重量。WF為對夾式蝶閥(WAFER),WL為凸耳對夾式蝶閥(LUG)。
